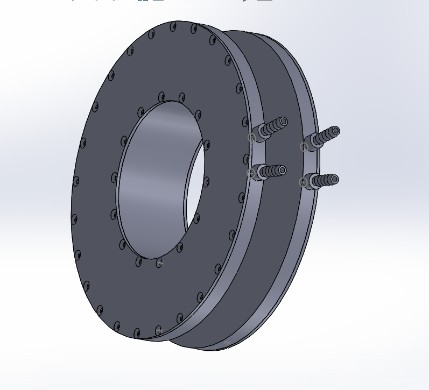

Единична намотка на Хелмхолц с портове за водно охлаждане.

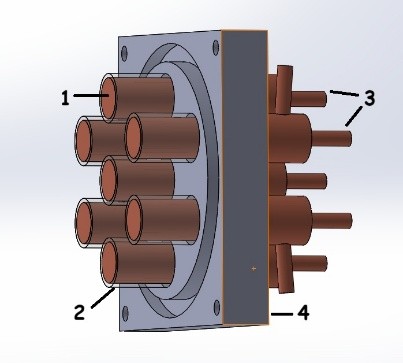

Общ изглед на секционен катод:
1 – катод, 2 – стъклен тръбен изолатор, 3 – отвори за охлаждане на катода, 4 – фланец на катода.

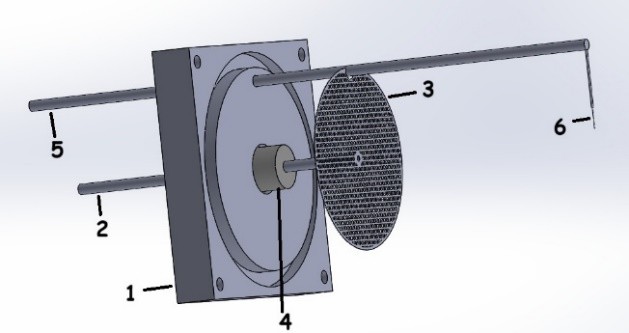

Общ изглед – анод:
1 – аноден фланец, 2 – аноден държач, 3 – анод, 4 – аноден отвор, 5 – държач на сондата, 6 – сонда.

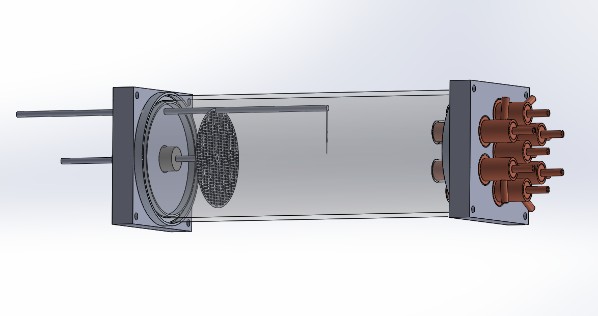

Цилиндрична разрядна тръба със секционен катод и общ анод.

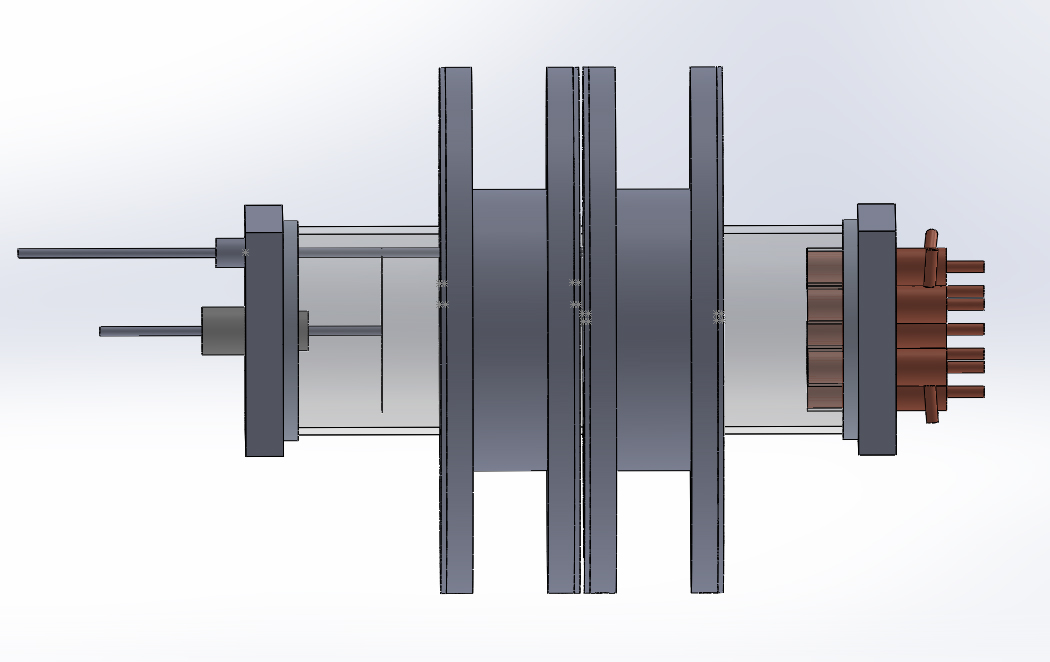

Разрядната тръба с намотка на Хелмхолц.

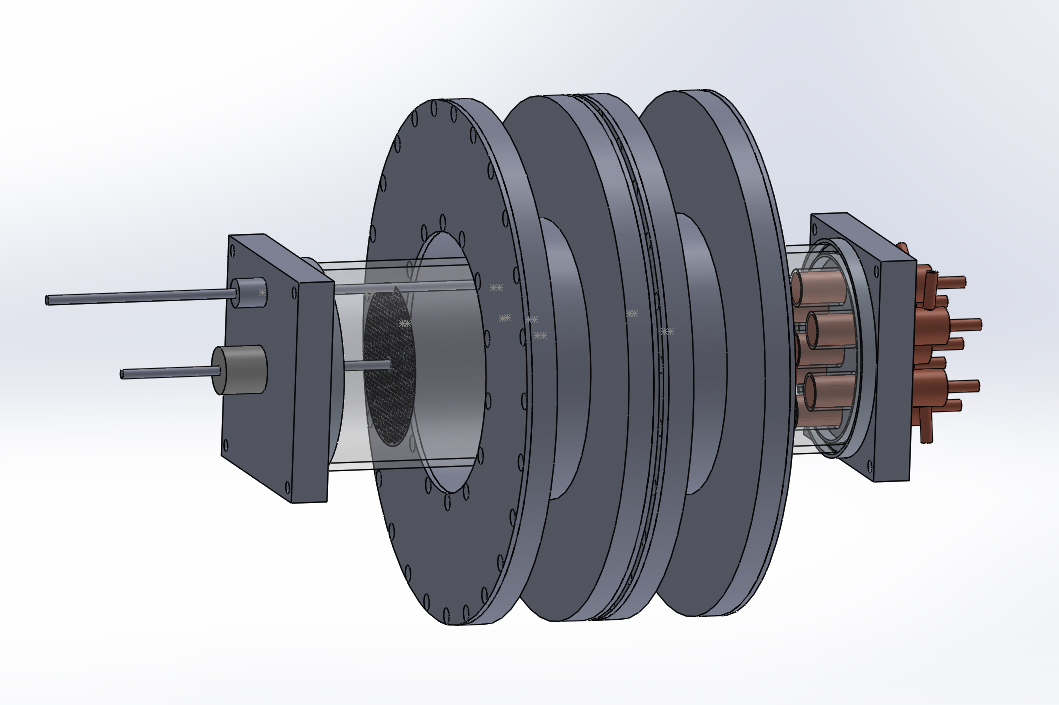

Разрядната тръба с намотка на Хелмхолц.

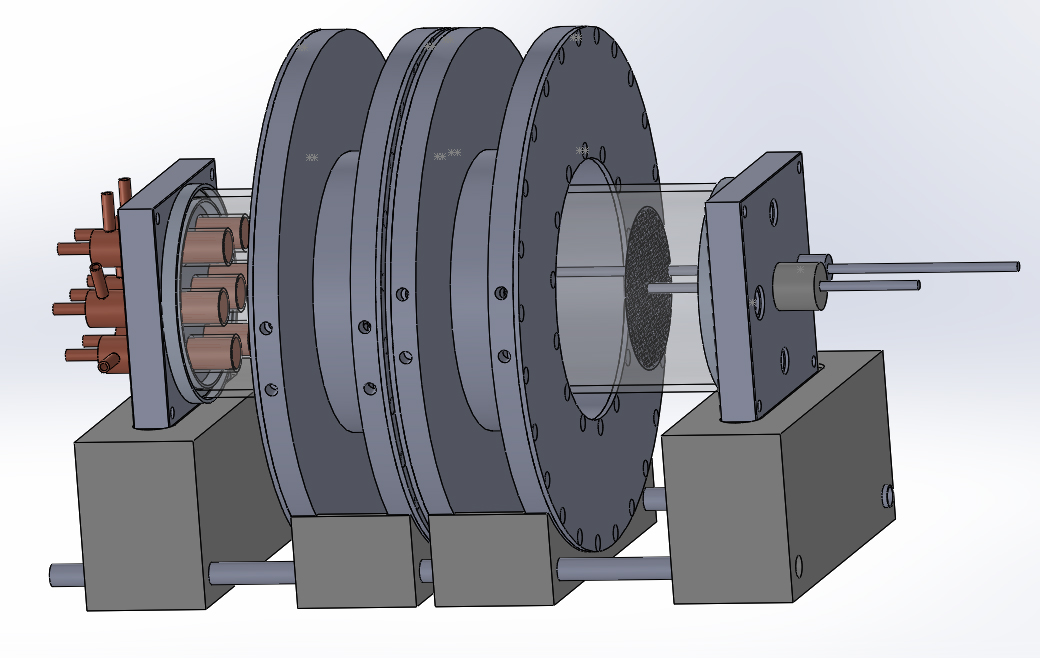

Разрядната тръба с намотка на Хелмхолц, поставена върху стойка.

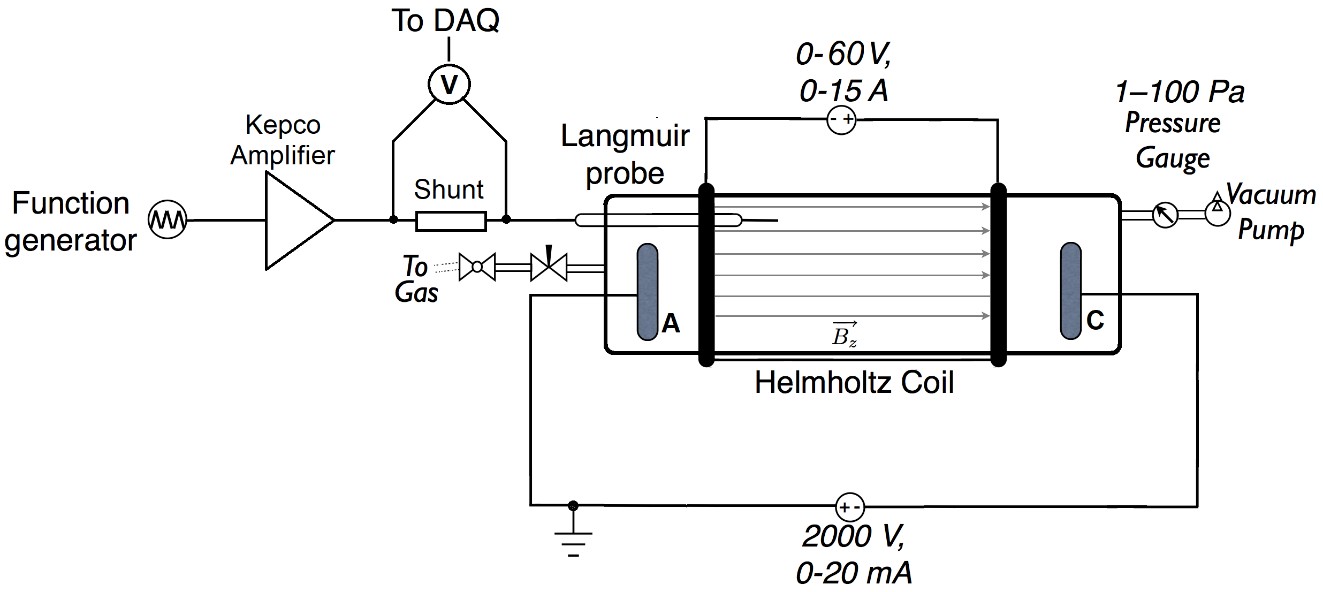

Електронна схема за сондовата система.
